Ανοξείδωτος Χαλύβδινος Ελαστικός Σύνδεσμος Μονής Σφαίρας
Εύκαμπτος ελαστικός σύνδεσμος σχεδιασμένος για εφαρμογές αντιστοίχισης αντλιών και βαλβίδων
Henan Province Zhicheng Valve & Fittings Manufacturing Co.
Η αποστολή μας: Εστίαση στις λεπτομέρειες του προϊόντος, συνεχής καινοτομία και κάλυψη των αναγκών των χρηστών
Οι αξίες μας: Ακεραιότητα και τυποποίηση, συνεργασία και αμοιβαία επωφελείς συνεργασίες

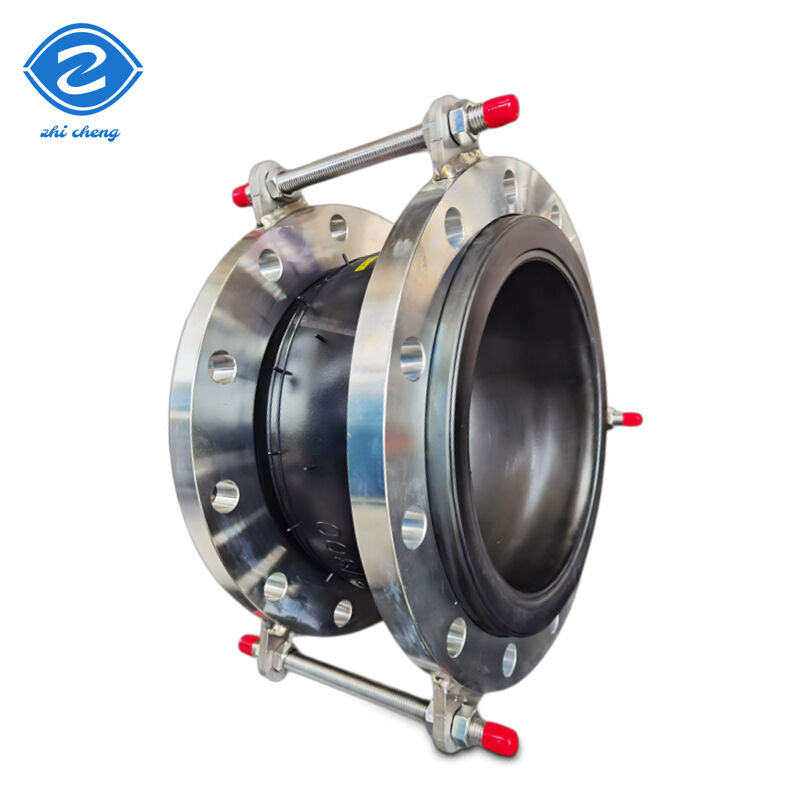

Εικόνες προϊόντων
Προδιαγραφές προϊόντων
Σύνθεση υλικού
| Αρ. |
Στοιχείο |
Υλικό |
| 1 |
Εξωτερικό/Εσωτερικό λάστιχο |
NR, NBR, EPDM, SBR, BR κ.λπ. |
| 2 |
Πλαίσιο |
Νάιλον ύφασμα με καρτέλ |
| 3 |
Δακτύλιος πίεσης |
Σύρμα από χάλυβα |
| 4 |
Φλάντζα |
Q235 Χάλυβας Άνθρακα, Ανοξείδωτος Χάλυβας 304 κ.λπ. |
Τεχνικές συνθήκες
| Παράμετρος |
Τύπος 1 |
Τύπος 2 |
Τύπος 3 |
| Πίεση λειτουργίας (Kg f/cm²) |
1.0(10) |
1.6(16) |
2.5(25) |
| Πίεση έκρηξης (Kg f/cm²) |
2.0(20) |
3.0(30) |
4.5(45) |
| Τιμή κενού (mmHg) |
2.0(20) |
86.7(650) |
100(750) |
| Εφαρμόσιμη θερμοκρασία |
-15℃ ~ +80℃ (-30℃~+150℃ ειδικό) |
| Εφαρμόσιμα μέσα |
Αέρας, πεπιεσμένος αέρας, νερό, θαλασσινό νερό, ζεστό νερό, λάδι, οξέα και αλκάλια κ.λπ. |
Κύριες διαστάσεις σύνδεσης
| Ονομαστική διάμετρος |
Μήκος |
Αξονική μετατόπιση |
Οριζόντια μετατόπιση |
Γωνία εκτροπής |
| 32 mm (1¼") |
95 mm |
Επέκταση: 6mm, Συμπίεση: 9mm |
9 mm |
15° |
| 40 mm (1½") |
95 mm |
Επέκταση: 6mm, Συμπίεση: 10mm |
9 mm |
15° |
| 50 mm (2") |
105 mm |
Επέκταση: 7mm, Συμπίεση: 10mm |
10 mm |
15° |
| 65 mm (2½") |
115 mm |
Επέκταση: 7mm, Συμπίεση: 13mm |
11 mm |
15° |
| 80 mm (3") |
135 mm |
Επέκταση: 8mm, Συμπίεση: 15mm |
12 mm |
15° |
| 100 mm (4") |
150 mm |
Επέκταση: 10mm, Συμπίεση: 19mm |
13 mm |
15° |
| 125 mm (5") |
165 mm |
Επέκταση: 12mm, Συμπίεση: 19mm |
13 mm |
15° |
| 150 mm (6") |
180 mm |
Επέκταση: 12mm, Συμπίεση: 20mm |
14 mm |
15° |
| 200 mm (8") |
210 mm |
Επέκταση: 16mm, Συμπίεση: 25mm |
22 mm |
15° |
| 250 mm (10") |
230 mm |
Επέκταση: 16mm, Συμπίεση: 25mm |
22 mm |
15° |
| 300 mm (12") |
245 mm |
Επέκταση: 16mm, Συμπίεση: 25mm |
22 mm |
15° |
| 350 mm (14") |
255 mm |
Επέκταση: 16mm, Συμπίεση: 25mm |
22 mm |
15° |
| 400 mm (16") |
255 mm |
Επέκταση: 16mm, Συμπίεση: 25mm |
22 mm |
15° |
| 450 mm (18") |
255 mm |
Επέκταση: 16mm, Συμπίεση: 25mm |
22 mm |
15° |
| 500 mm (20") |
255 mm |
Επέκταση: 16mm, Συμπίεση: 25mm |
22 mm |
15° |
| 600 mm (24") |
260 mm |
Επέκταση: 16mm, Συμπίεση: 25mm |
22 mm |
15° |
| 700 mm (28") |
260 mm |
Επέκταση: 16mm, Συμπίεση: 25mm |
22 mm |
15° |
| 800 mm (32") |
260 mm |
Επέκταση: 16mm, Συμπίεση: 25mm |
22 mm |
15° |
| 900 mm (36") |
260 mm |
Επέκταση: 16mm, Συμπίεση: 25mm |
22 mm |
15° |
| 1000 mm (40") |
260 mm |
Επέκταση: 18mm, Συμπίεση: 26mm |
24 mm |
15° |
| 1200 mm (48") |
260 mm |
Επέκταση: 18mm, Συμπίεση: 26mm |
24 mm |
15° |
| 1400 mm (56") |
350 mm |
Επέκταση: 20mm, Συμπίεση: 28mm |
26 mm |
15° |
| 1600 mm (64") |
350 mm |
Επέκταση: 25mm, Συμπίεση: 35mm |
30 mm |
10° |
| 1800 mm (72") |
350 mm |
Επέκταση: 25mm, Συμπίεση: 35mm |
30 mm |
10° |
| 2000 mm (80") |
420 mm |
Επέκταση: 25mm, Συμπίεση: 35mm |
30 mm |
10° |
| 2200 mm (88") |
420 mm |
Επέκταση: 25mm, Συμπίεση: 35mm |
30 mm |
10° |
| 2400 mm (96") |
420 mm |
Επέκταση: 25mm, Συμπίεση: 35mm |
30 mm |
10° |
| 2600 mm (104") |
450 mm |
Επέκταση: 25mm, Συμπίεση: 35mm |
30 mm |
10° |
| 2800 mm (112") |
450 mm |
Επέκταση: 25mm, Συμπίεση: 35mm |
30 mm |
10° |
| 3000 mm (120") |
500 mm |
Επέκταση: 25mm, Συμπίεση: 35mm |
30 mm |
10° |
Για γρήγορη προσφορά, παρακαλώ δώστε:
- Τύπος μέσου που ρέει μέσω του ελαστικού συνδέσμου (νερό, λάδι, κ.λπ.)
- Ονομαστική διάμετρος του ελαστικού συνδέσμου
- Τύπος ελαστικού συνδέσμου (ίσου ή μειωτικού σχήματος)
- Υλικό λάστιχου και φλάντζας (EPDM, ανοξείδωτος χάλυβας, κ.λπ.)
- Πρότυπο φλάντζας (ANSI, DIN, κ.λπ.)
- Ονομαστική πίεση (150lb, 300lb, κ.λπ.)
- Μήκος ελαστικής σφαίρας
- Συνολική ποσότητα που απαιτείται
Πλεονεκτήματα προϊόντος
- Εξαιρετική αντοχή στην πίεση μέσω σφαιρικής δομής με υπερ-σταθερότητα έναντι εσωτερικής πίεσης και ισχυρή ειδική ενίσχυση
- Ανώτερη απορρόφηση κραδασμών, θορύβου και κρούσεων
- Αντισταθμίζει μεγαλύτερη επιμήκυνση, συμπίεση, πλευρική και γωνιακή κίνηση
Κατηγοριοποίηση προϊόντων
Διατίθενται πολλαπλές κατηγορίες για επιλογή
Συσκευασία & Παράδοση
Επιλογές αποστολής:
- FedEx/DHL/UPS/TNT για δείγματα - Υπηρεσία πόρτα-πόρτα
- Αεροπορικώς ή θαλασσίως για παρτίδες αγαθών (LCL/FCL) - Παραλαβή αεροδρομίου/λιμανιού
- Προκαθορισμένοι από τον πελάτη μεταφορείς ή διαπραγματεύσιμες μέθοδοι αποστολής
Συμμορφώνεται αυστηρά με το Σύστημα Διαχείρισης Ποιότητας ISO9001:2015, κατέχει την "Άδεια Κατασκευής Ειδικού Εξοπλισμού" που εκδίδεται από την Κρατική Διοίκηση για τη Ρύθμιση της Αγοράς, τα προϊόντα συμμορφώνονται με το εθνικό πρότυπο GB/T 12465-2003, μπορούν να εφαρμοστούν με ασφάλεια σε διάφορα συστήματα σωληνώσεων πίεσης, έχουν περάσει την πιστοποίηση EU CE και πληρούν ευρωπαϊκά πρότυπα όπως EN 1092-1 και EN 14001. Διαθέτει πολλαπλά εθνικά μοντέλα χρησιμότητας.
